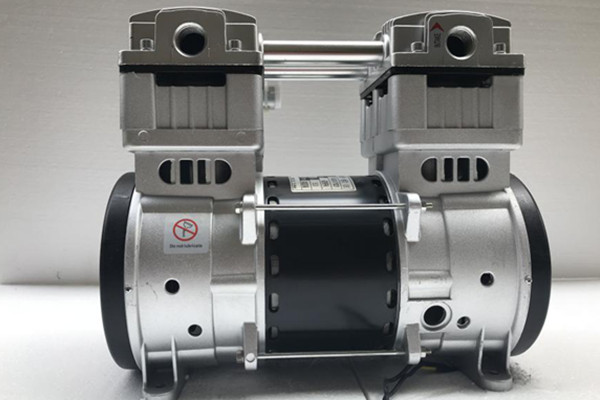

活塞真空泵活塞气缸皮碗组装图
活塞气缸皮碗组装图

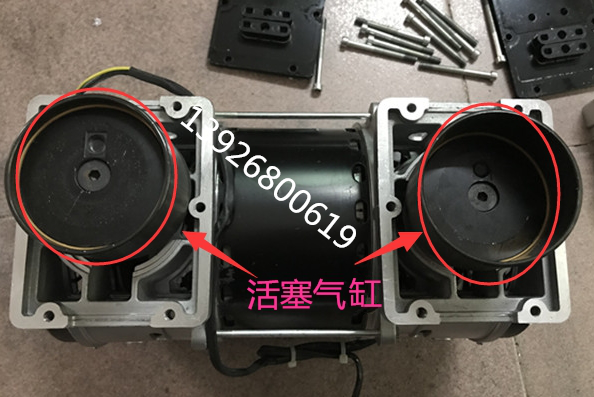

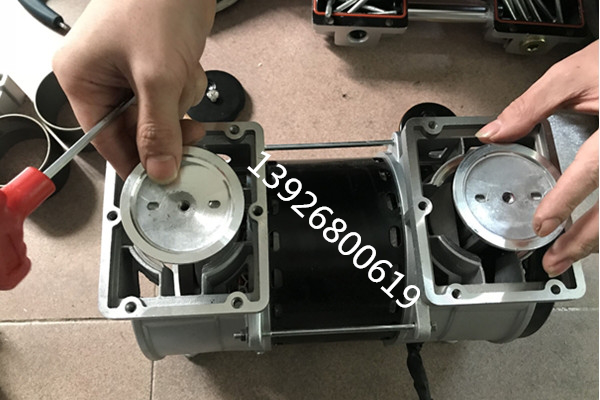

第一步骤:没有皮碗的真空泵
![](/Public/Uploads/image/20171127/5a1b65af1fc29.png)

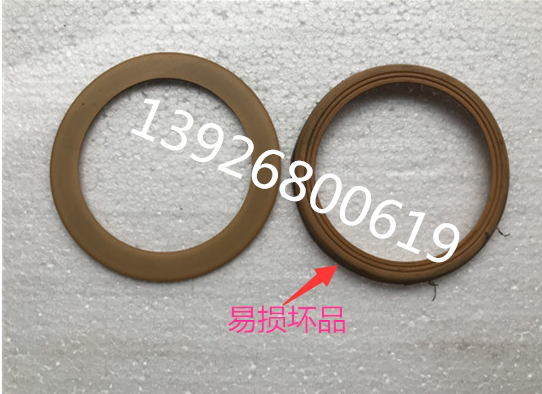

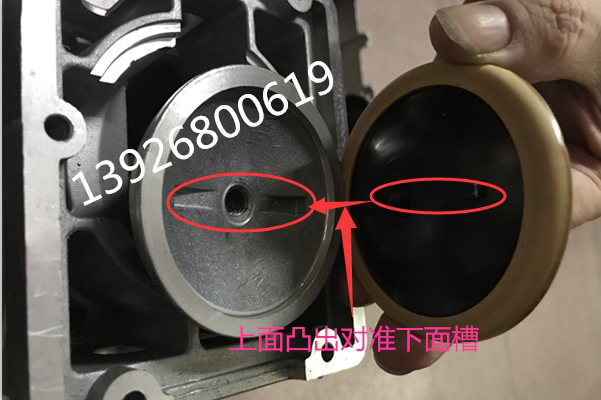

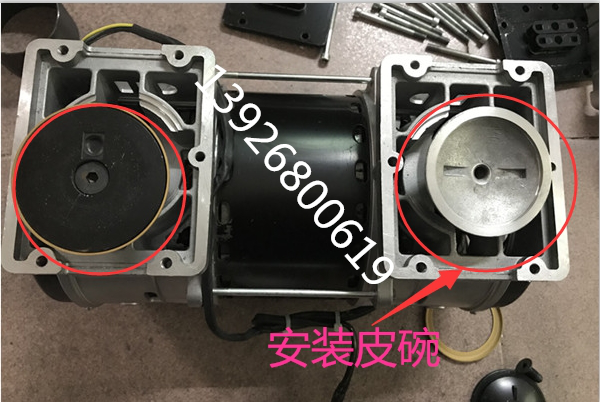

第二步骤:安装皮碗
![](/Public/Uploads/image/20171127/5a1b66058bcbc.png)
![](/Public/Uploads/image/20171127/5a1b662d122d9.png)

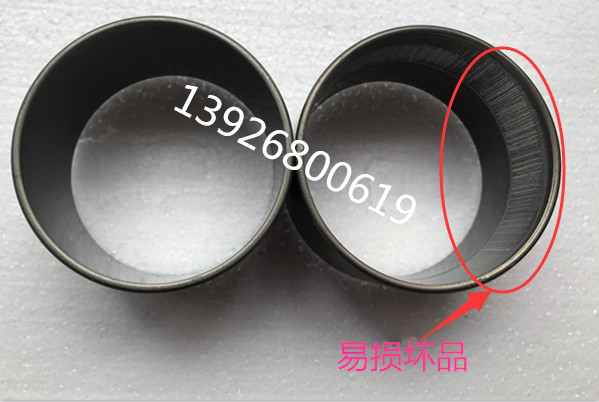

备注:吸入灰尘与杂质磨损气缸所导致皮碗密封度下降真空度低
备注:活塞气缸再工作使用环境中,灰尘杂质吸入泵腔内部长时间工作
导致磨损因注意

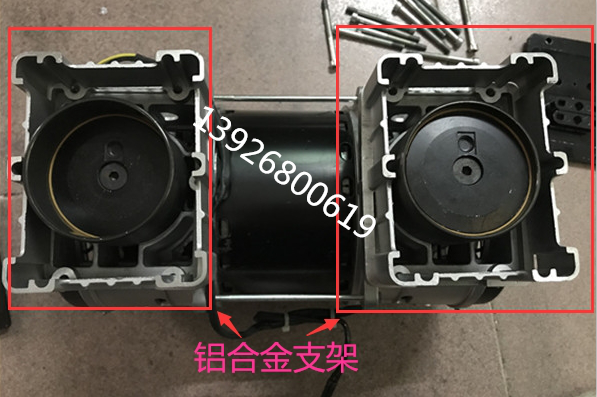

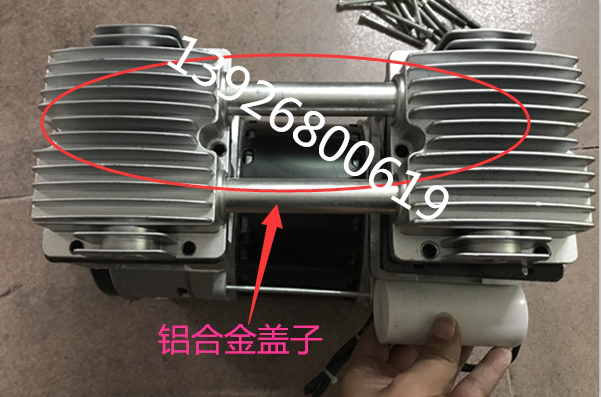

第四步骤:安装铝合金支架
![](/Public/Uploads/image/20171127/5a1b66ae8b9ff.png)

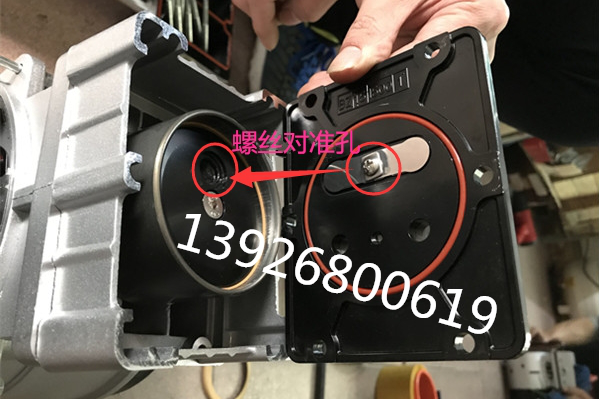

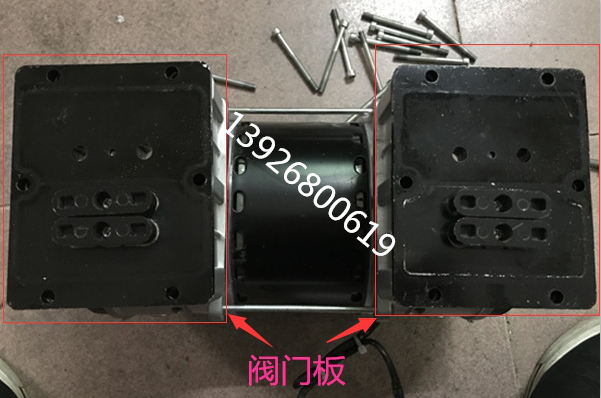

第五步骤:装上阀门板
![](/Public/Uploads/image/20171127/5a1b66ed2ad76.png)
![](/Public/Uploads/image/20171127/5a1b66f67f481.png)

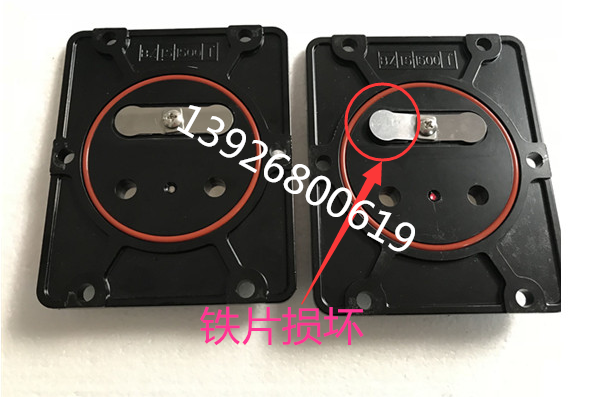

备注:贴片损坏真空度不够

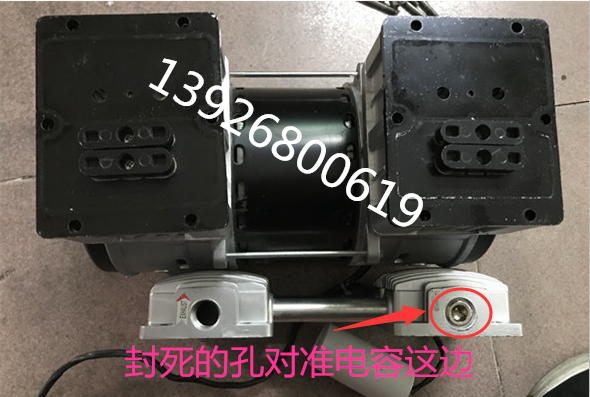

![](/Public/Uploads/image/20171127/5a1b6737052e1.png)
![](/Public/Uploads/image/20171127/5a1b673e88f1c.png)
