真空泵油封式的种类及特点

点击:60 日期:2019-08-03 选择字号:
  利用油类密封各运动部件之间的间隙,减少有害空间的一种旋转变容真空泵,称为油封式真空泵,其应用范围广泛,常用到印刷包装、粘贴、吊运、输送、吸持、装卸、实验室、医疗负压、真空热处理等等真空处理,那么究竟油封式真空泵有哪些分类呢?台冠真空泵技术团队工程师,列出了以下几种常用类的真空泵,并详细讲解油封式真空泵的不同类型,和各自具有的特点。敬请大家关注了解。

  一.旋片式真空泵

 旋片式真空泵是工业应用最广泛的一种机型。 旋片式真空泵主要是利用它的转子以一定的偏心距装在泵壳内并与泵壳内表面的固定面靠近,在转子槽内装有两个(或两个以上)旋片,当转子旋转时旋片能沿其径向槽往复滑动且与泵壳内壁始终接触,此旋片随转子一起旋转,可将泵腔分成几个可变容积,以获得真空的一种变容机械真空泵。旋片式真空泵属于低真空泵。它可以单独使用,也可以作为其他高真空泵或超高真空泵的前级泵。

单级旋片真空泵双级旋片真空泵

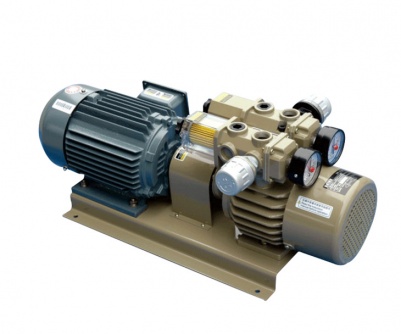

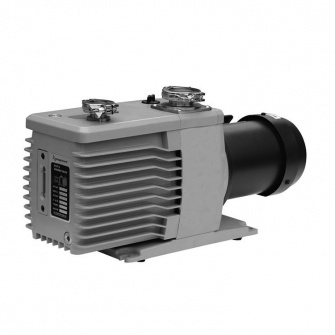

       (台冠单级旋片真空泵)                                        (台冠双级旋片真空泵)


  1.双级旋片真空泵主要由泵体,转子,旋转叶片,端盖,弹簧等组成。双级泵的极限压力为6×10-2~1×10-2Pa,一种单级泵可达4Pa左右,另一种单级泵为50~200Pa左右。当转子偏心地安装在旋转叶片泵的空腔中,转子的外圆周与泵室的内表面相切(两者之间存在小的间隙),并且两个带有弹簧的转子叶片布置在转子槽将定子分成两个工作室(高低工作室),旋转时,两级旋片真空泵使旋转叶片的顶端与泵室的内壁保持接触。离心力和弹簧的张力,以及转子的旋转驱动旋转叶片沿着泵室的内壁滑动,使得先进工作室的容积周期性地膨胀到吸气,并且下部工作室周期性地减少以压缩气体,并且排气阀的排气被气体和油的压力推动以获得真空。

  2.单级旋片式真空泵是一种油封式旋转机械真空泵,可以单独使用,也可以作高真空的前级泵,即可以和增压泵、油扩散泵组成机组。作为单级旋片式真空泵只有一个工作室,它主要由定子、转子、旋片组成。转子偏心地置于定子内。转子梢中装有两块旋片,两旋片之间装有弹簧。依靠弹簧的弹力和泵旋转时的离心力使旋片紧贴于泵壁。当转子在定子内旋转时,吸气空间的容积逐渐增大而把被抽空问中气沐吸入吸气空间。同时排气空间的容积逐渐缩小,将前一周期已吸入的气体压缩,当气体压力足够高,即大于油的重力和阀片弹力之和时,被抽气体顶开排气阀,穿过油层由排气管排出。



 二、定片式真空泵

   定片式真空泵的结构和旋片式真空泵的结构有着极为相似,只是在不同在于虚拟空间的隔离以及产生做功的原理不同。在泵壳内装有一个与泵内表面靠近的偏心转子,泵壳上装有一个始终与转子表面接触的径向滑片,当转子旋转时,滑片能上、下滑动将泵腔分成两个可变容积。
特点:定片式真空泵抽速较小,有单级、双级之分,双级泵的极限真空可达10-1Pa。泵的结构简单、使用寿命较长和检修容易。

定片式真空泵

                   (台冠定片式真空泵)



三、余摆线式真空泵
 余摆线真空泵的转子与泵腔的型线均为“余摆线”。目前真空行业中广泛使用的油封式机械真空泵大多是中、小型的旋片泵和中、大型的滑阀泵。在泵腔内偏心装有一个型线为余摆线的转子,它沿泵腔内壁转动并将泵腔分成两个可变容积。泵的动平衡性好,所以泵运转较平稳、振动亦小,转速可以提高,可以做到尺寸小、抽速大,适合发展为大抽速的机械真空泵。
特点:由于吸气管路短而粗,有利于提高低压力下的抽速。因此,在低压范围内(1~l00Pa)余摆线泵的抽速特性曲线优于滑阀泵。余摆线泵适应较高温度的工作环境,可以通过温控装置使泵腔保持较高温度(即成为余摆线热泵),用来抽除大量的可凝性水蒸汽。

 四、滑阀式真空泵
   滑阀真空泵为前级泵串联组成的真空机组。通过真空继电器或电接点压力表,来实现罗茨泵滑阀泵的自动启闭,自动过载保护。整套机组安装在一个机架上,配以管道、阀门、电器操作控制箱、冷却水管系统。机组结构紧凑,使用方便。在偏心转子外部装有一个滑阀,转子旋转带动滑阀沿泵壳内壁滑动和滚动,滑阀上部的滑阀杆能在可摆动的滑阀导轨中滑动,而把泵腔分成两个可变容积。
特点:滑阀式真空泵的抽气原理与旋片泵相似,但两者结构不同。滑阀式真空泵是利用滑阀机构来改变吸气腔容积的,故称滑阀泵。

 五、多室旋片式真空泵
 多室旋片式真空泵与单级或双级旋片式真空泵的工作原理是一样的。不同点在于:它是在一个共同基体内装有由同一电机拖动的若干个独立工作室(单级旋片式真空泵),每一个独立工作室在整个抽气过程中能互不干扰地直接对一个容器进行抽气。所以称它为多室旋片式真空泵。

   以上就是常用不同的油封式真空泵分类及各有不同的特点。
