无油真空泵结构图

点击:3183 日期:2017-12-08 选择字号:

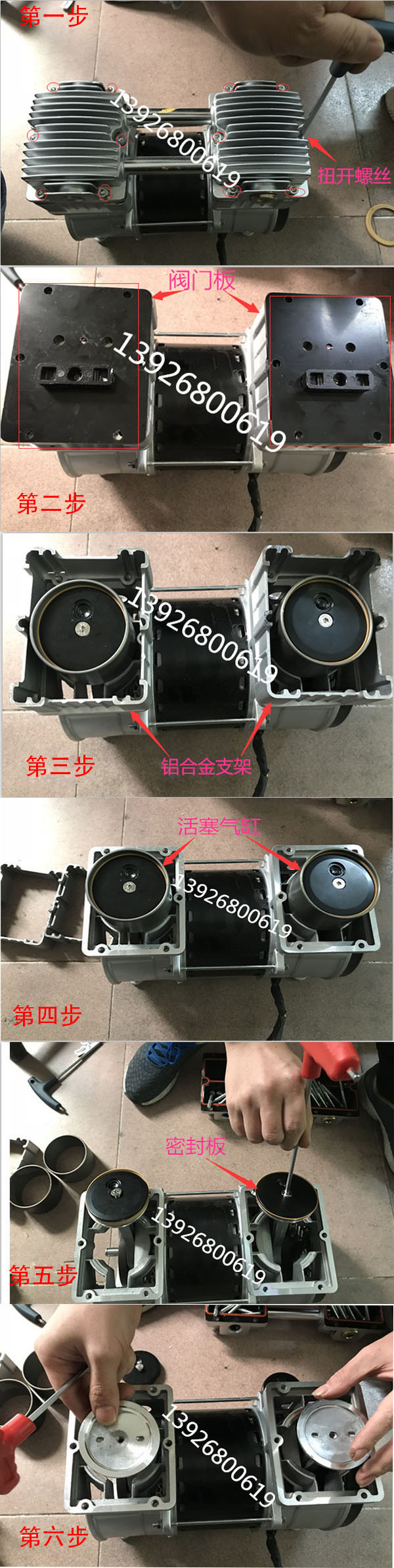

无油真空泵拆装分析图:第一步,铝合盖上的螺丝扭开,上面有12颗螺丝,螺丝扭掉打开铝合盖子就可以看到阀门板。第二步,可以直接把阀门板拿下来,就可以看到活塞气缸了。第三步,把上面的铝合支架可以直接拿下来。第四步,可以看到活塞气缸了,可以直接拔下来。第五步,接下来是最后一步了,看到的是皮碗,把上面的螺丝妞下来,皮碗就可以拆下来了。这是一款JP-240无油真空泵拆图,拆的过程中要注意,阀门板上面的那个铁片,如果铁片翘起来了,会导致真空泵漏气没真空。皮碗拆损坏了会导致没有吸力,漏气真空度下降。坏了会导致没有吸力,漏气真空度下降。
此文关键词: 无油真空泵丨活塞真空泵丨真空泵分解图丨
