教您如何快速进行安装真空泵活塞气缸皮碗

点击:129 日期:2019-07-17 选择字号:

马力机电工程师教您如何快速进行安装真空泵活塞气缸皮碗。活塞是气缸中的受压力零件。为防止活塞左右两腔相互窜气,设有活塞密封圈。活塞上的耐磨环可提高气缸的导向性,减少活塞密封圈的磨耗,减少摩擦阻力。耐磨环长使用聚氨酯、聚四氟乙烯、夹布合成树脂等材料。活塞的宽度由密封圈尺寸和必要的滑动部分长度来决定。滑动部分太短,易引起早期磨损和卡死。活塞的材质常用铝合金和铸铁,小型缸的活塞有黄铜制成的。

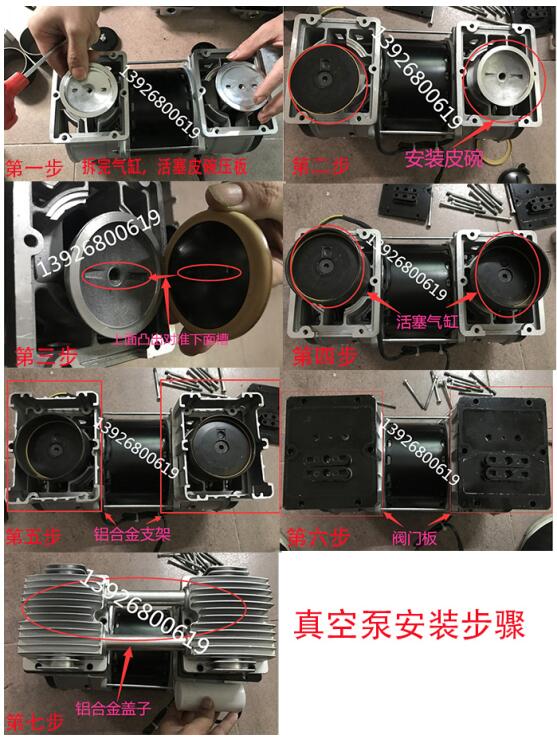

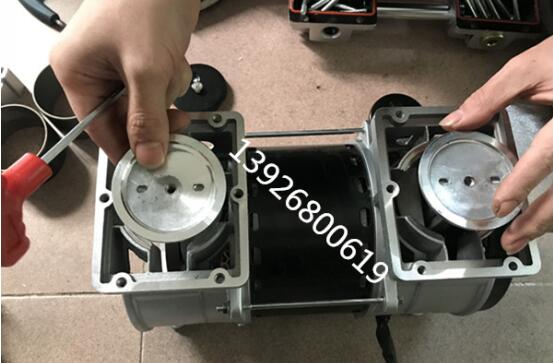

第一步骤:活塞皮碗安装前 (拆完气缸,活塞皮碗压板) 示意图

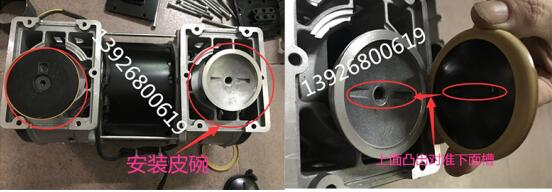

第二步骤:安装皮碗



备注:碗皮损坏导致没有吸力漏气,真空度下降

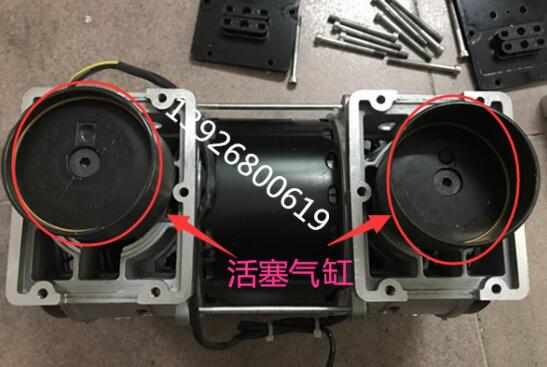

第三步骤:安装活塞气缸

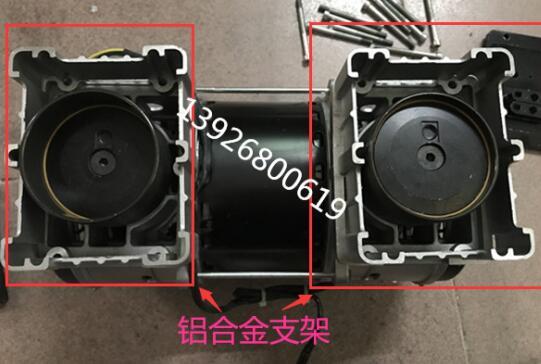

第四步骤:安装铝合金支架

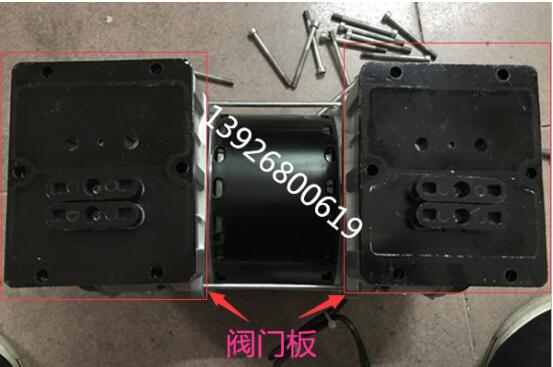

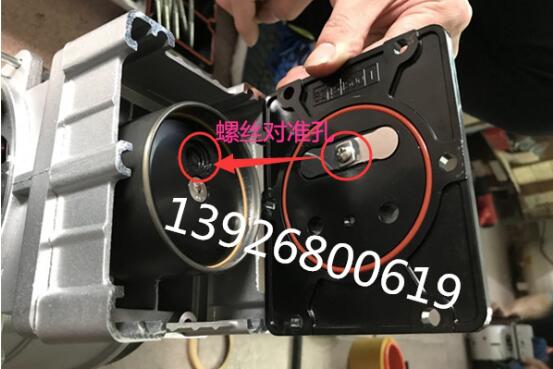

第五步骤:装上阀门板

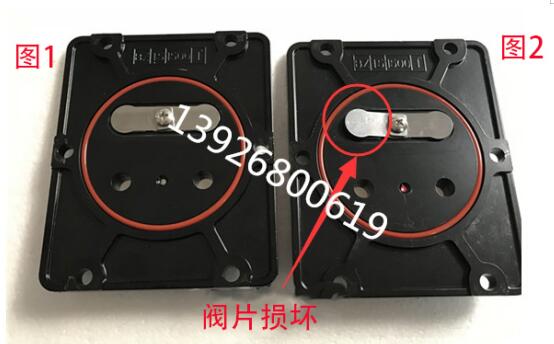

备注:阀片凸起导致没真空,把阀片弄平(图1)可以正常使用。

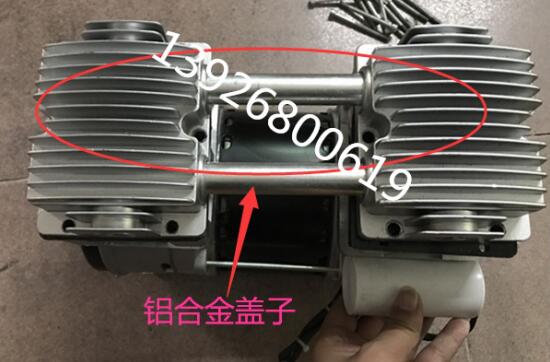

第六步骤:装上铝合金盖子


附:有关气缸皮碗 气缸皮碗的介绍
 1.引导活塞在缸内进行直线往复运动的圆筒形金属机件。
 2.空气在发动机气缸中通过膨胀将热能转化为机械能;气体在压缩机气缸中接受活塞压缩而提高压力。涡轮机、旋转活塞式发动机等的壳体通常也称“气缸”。气缸的应用领域:印刷(张力控制)、半导体(点焊机、芯片研磨)、自动化控制、机器人等等。
二、气缸种类:
 ①单作用气缸:仅一端有活塞杆,从活塞一侧供气聚能产生气压,气压推动活塞产生推力伸出,靠弹簧或自重返回。
 ②双作用气缸:从活塞两侧交替供气,在一个或两个方向输出力。
 ③膜片式气缸:用膜片代替活塞,只在一个方向输出力,用弹簧复位。它的密封性能好,但行程短。
 ④冲击气缸:这是一种新型元件。它把压缩气体的压力能转换为活塞高速(10~20米/秒)运动的动能,借以做功。
 ⑤无杆气缸:没有活塞杆的气缸的总称。有磁性气缸,缆索气缸两大类。 做往复摆动的气缸称摆动气缸,由叶片将内腔分隔为二,向两腔交替供气,输出轴做摆动运动,摆动角小于280°。此外,还有回转气缸、气液阻尼缸和步进气缸等。
三、气缸结构:
 1.气缸是由缸筒、端盖、活塞、活塞杆和密封件等组成。
 2.端盖 端盖上设有进排气通口,有的还在端盖内设有缓冲机构。杆侧端盖上设有密封圈和防尘圈,以防止从活塞杆处向外漏气和防止外部灰尘混入缸内。杆侧端盖上设有导向套,以提高气缸的导向精度,承受活塞杆上少量的横向负载,减小活塞杆伸出时的下弯量,延长气缸使用寿命。导向套通常使用烧结含油合金、前倾铜铸件。端盖过去常用可锻铸铁,为减轻重量并防锈,常使用铝合金压铸,微型缸有使用黄铜材料的。
 3.活塞 活塞是气缸中的受压力零件。为防止活塞左右两腔相互窜气,设有活塞密封圈。活塞上的耐磨环可提高气缸的导向性,减少活塞密封圈的磨耗,减少摩擦阻力。耐磨环长使用聚氨酯、聚四氟乙烯、夹布合成树脂等材料。活塞的宽度由密封圈尺寸和必要的滑动部分长度来决定。滑动部分太短,易引起早期磨损和卡死。活塞的材质常用铝合金和铸铁,小型缸的活塞有黄铜制成的。
 4.活塞杆 活塞杆是气缸中最重要的受力零件。通常使用高碳钢、表面经镀硬铬处理、或使用不锈钢、以防腐蚀,并提高密封圈的耐磨性。
 5.密封圈 回转或往复运动处的部件密封称为动密封,静止件部分的密封称为静密封。缸筒与端盖的连接方法主要有以下几种: 整体型、铆接型、螺纹联接型、法兰型、拉杆型。
 6.气缸工作时要靠压缩空气中的油雾对活塞进行润滑。也有小部分免润滑气缸。
四、气缸工作原理:
  根据工作所需力的大小来确定活塞杆上的推力和拉力。由此来选择气缸时应使气缸的输出力稍有余量。若缸径选小了,输出力不够,气缸不能正常工作;但缸径过大,不仅使设备笨重、成本高,同时耗气量增大,造成能源浪费。在夹具设计时,应尽量采用增力机构,以减少气缸的尺寸。 2:下面是气缸理论出力的计算公式:F:气缸理论输出力(kgf) F′:效率为85%时的输出力(kgf)--(F′=F×85%)D:气缸缸径(mm)P:工作压力(kgf/C㎡) 例:直径340mm的气缸,工作压力为3kgf/cm2时,其理论输出力为多少?芽输出力是多少? 将P、D连接,找出F、F′上的点,得:F=2800kgf;F′=2300kgf 在工程设计时选择气缸缸径,可根据其使用压力和理论推力或拉力的大小,
