马力机电工程师通过以下方法教会您,单级旋片真空泵的如何安装与启动、单级旋片真空泵进出气口如何进行连接，单级旋片真空泵相关维护和保养注意事项，及单级旋片真空泵的安全搬运，安装与放置的必备条件的知识。

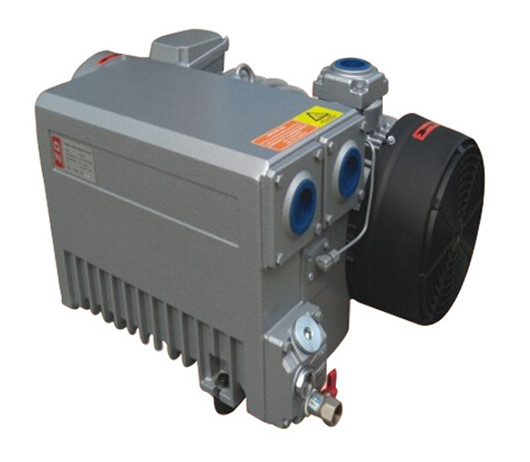

               （图样来源）台冠MLV0063B旋片吸气泵

基础知识

（一）、油循环过程了解

1.真空泉需用油来密到间限,润滑叶片及带走气体压缩产生的热量

2.真空泵的供油孔位于真空泵的吸气侧(低压区)

3.真空泵的油收集器位于真空泵的排气侧(高压区)油分离器下部

4.在排气侧和吸气侧的压差作用下,真空泵油通过油管从油分离器进入真空泉吸气侧

5.注入真空腔的油连同被吸入的气体,以油雾形式排到油分离器内,被分离后积聚在油分离器底部

6.被排气过滤器(E)分离出的油,积聚在油分离器底部。若真空泵装有浮子阀或回油管,那么通过浮子阀或回油管,积聚在油分离器上部的油可回到真空泵腔内

（二）、冷却方式了解

真空泵的冷却方式如下:

1、通过真空泵及油分离器表面散热

2、通过驱动电机的风扇轮散热

3、通过工艺气体

1、通过来自真空泵轴上的风扇的气流

（三）、安全常识

1.此真空泵安装说明书详细描述了真空泵的搬运,安装、使用、维护、故障排除及维修

2.此真空泵用于工业领域,安装必须由专业人员操作

3.安装使用真空泵前,请务必阅读理解使用说明书。如有疑问请随时和本公司联系。

重要提示

1.安全注意事项

此真空泵按照专门技术和安全标准制造,如果安装和使用不当,会出现危险情况和造成伤害。

2、油雾

小心!谨慎!

1.非本公司提供的排气过滤器,其外表虽然相似,但不具备应有的特性功能,中有使用本公司提供排气过滤器,才能确保安全

2.真空泵排出的气体中含有微量残油,长期吸入有害健康,排放工艺气体的房间必须有良好的通风条件

3、搬运

1）.真空泵搬运前,请确保已排尽真空泵油

2）.真空泵注入油后,不能再搬运,倾斜真空泵会使大量油进入泵腔内,启动真空泵时会立即损坏叶片及真空泵

二、安装与启动注意事项

注意:请务必遵守真空泵安装的必备条件,尤其是真空泵需得到充分冷却,不然将损坏真空泵及临近设备

（一）、安装与启动

注意:请务必遵守真空泵安装的必备条件,尤其是真空泵需得到充分冷却,不然将损坏真空泵及临近设备

1,安装环境

1.请确保真空泵安装非爆炸区域内

2.请确保真空泵的安装符合以下条件

3.环境温度:530C

4.环境压力:大气压力

5.请确保真空泵水平放置

6.请确保真空泵安装处于良好的通风环境,请确保真空泵与相邻物体之间有至少20cm间距,才能确保真空泵能充分冷却

7.请确保真空泵表面不接触易燃物(塑料,木材,纸,纸板,电子产品)

8.请确保不触及运行中的真空泵

9.请确保真空泵安放易于看到油窗(0)

10.请确保有足够的空间易于加油,放油更换排气过滤器

（二）、进气口的连接方法

1.如果所抽气体中含有灰尘或其它外来固体颗粒,请确保真空泵顺气流方向安装合适的过滤器

2.请确保真空进气管的密封性,确保连接的管道不在真空泵连接处产生压力,必要时加装波纹管

3.请确保进气管的积定口径不小于进气口通径

4.请确保进气管内无外来颗校(如焊活等)

5.如真空系统容积大到足以回吸真空泵油或是几台真空泵合用同管道,需在吸气管道上安装于动政自动止回两

6.如果真空裂抽除含有可最性(如蒸气等)的气体,离在吸气管道上安装关闭阀,接液支管和排水润以便从管道中排冷物、排气口连接方法

7.请确保排气管道适合真空泵气体的排放

8.气管应斜着离开真空,或使用气液分离器或有排水阀支管,以免液体回流到真空泵

9.注意!由绝像材料制造的排气管会产生静电,会导致油雾爆炸,排气管必须由导电材料制造,或采取措施防止静电气

10.请确保电源的电压和频率与电动机铭牌一致

11.请确保电动机按日62041标准安装电动机过载器

12.可移动的真空系安装,应使用移动挂线

二、安装与放置的必备条件

1.请各必遵守“安装必备条件”

1.放置或安装真空泵在合适的位置。

2.电器连接必须由专业人员操作,必须正确连接电动机,必须正确连接接地线

3.注意!电动机的旋转方向不正确,会在短时间内损坏真空泵。

4.自动真空泵前,请确保真空泵旋转方向正确

5.点动电动机,根据箭头指示标确定转子旋转方向

重要警示

1.注意!新交付的真空泵内没有油。

2.真空泉无油运转,会在短时间内损坏真空泵

3.动真空泵前,必须确定已注满油。

4.注意!进气口加油将导致叶片断裂并损坏真空泵,真空泵油只能从加油孔(N)注入

5.主意!真空泵工作时,油分离器内充满高温高压的油雾,如加油孔敞开,有被热油雾烫伤的危险。

6.注意!真空泵运转时必须拧紧加油塞,只有停止真空泵运转,才能旋下加油塞请确保!如油塞的密封圈必须完好无损,必要时请务必更换

7.请确保!油位在油窗的“MN”和“MAX”的标记之间

8.主意!当进气口没有关闭或被橡胶垫封住时,真空泵启动较难

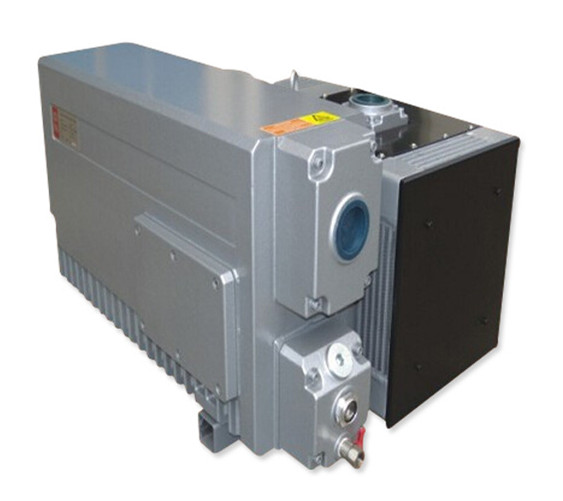

                （图样来源）台冠MLV0250环保旋片真空泵

四、维护和保养注意事项

1.真空泵的维护时间用户根据工作环境而定。

2.每日需维护事项:检查油位及油的颜色

注意!真空泵油是光亮,清晰的。若油静止沉淀后混浊,且有不能消失的物质或油发黑,必须更换真空泵油

注意!油的寿命取决于工作环境。抽取干净,干燥的气体及温度在100℃的工作环境以下,一般每隔500200作小时必须更换油2.每星期需维护事项:检查真空泵漏油,如果漏油,请维修真空泉

3.每个月需维护事项:检查排气过滤器阻力,由电动机的电流变化来测定,以确认是否需更换排气过滤器。

4.检查进气过滤器,必要时,请清洗(用压缩空气)或更换进气过滤器芯

（一）、定期需维护事项:

1)请确保,真空泵腔内无灰坐、无污垢,必要时请清洗真空泵内腔

2)请清洗、风叶、风叶罩、盘形翅片油管(用压缩空气)

3)每年需维护事项:请更换进气过滤器芯

以下情况请更换排气过滤器芯

1)请清洗真空泵:注意:变黑,变质的油能阻塞油管的冷却管

注意:变黑,变质的油会使真空泵润滑不足,会引起真空泵温度过高。会损坏真空泵按照50%真空泵油,50%石腊油或柴机燃油的比例调配2作为清洗剂,在确保真空泵内旧机油已排尽后,注入清洗剂,关闭进气

口,使真空泵至少运转30分钟,排放尽清洗剂

2)注意:使用石腊油或柴机燃油作清洗剂,启动泵后会有异味,运转一段时间后异味会逐渐消失
