厂家详解变容积式与喷射真空泵的区别

点击:1794 日期:2019-08-09 选择字号:
真空泵越来越广泛应用于工业自动化,科研,冶金、化工、石油、纺织、食品、医药等各个行业的减压蒸发、结晶、蒸馏、升华、干燥、负压浓缩、脱水、化学反应吸收及真空输送物料等工艺,真空泵分为变容积式真空泵和喷射真空泵,变容积式真空泵是利用泵腔容积的周期变化来完成吸气和排气的装置,往复真空泵、旋片真空泵、滑阀真空泵、水环真空泵、罗茨真空泵就是属于变容积式真空泵。而喷射真空泵是利用文丘里效应的压力降产生的高速射流把气体输送到出口的一种动量传输泵,水喷射真空泵、蒸汽喷射真空泵。厂家详解变容积式与喷射真空泵的区别是台冠真空泵技术团队工程师根据平时客户来电咨询变容积式与喷射真空泵的区别知识而编辑,希对有需要了解真空泵知识的人士有所帮助。

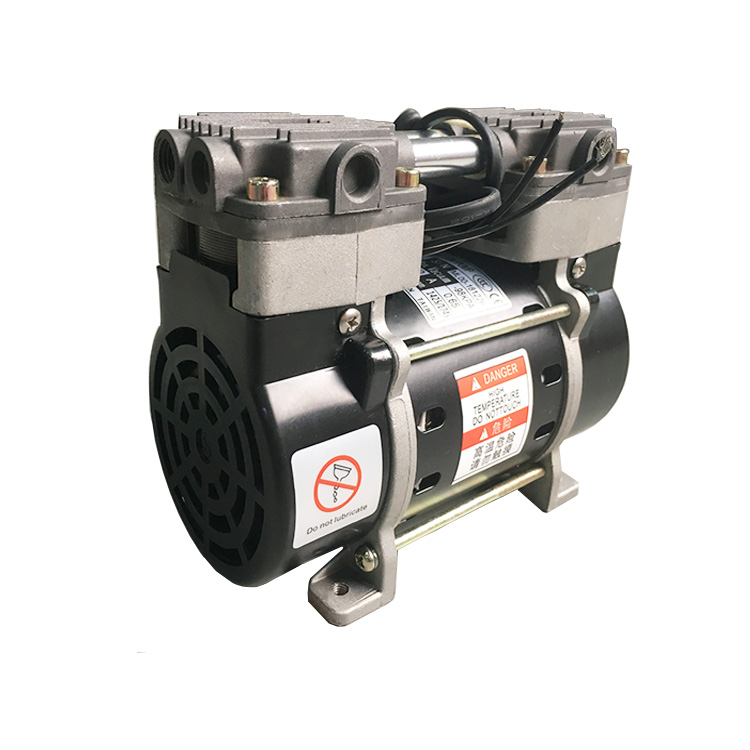

环保真空泵

具体各类真空泵特点如下:
(1)往复真空泵、旋片真空泵、滑阀真空泵、罗茨真空泵
  上述真空泵是运用活塞往复运动或旋转将气体吸入、压缩并排出。旋片真空泵类的特点是真空度高、体积小、噪音低、重量轻、结构较简单,使用方便,能从大气压力下起动,可直接排出大气,气体压缩是等温,偏心质量较小,维护简便,双级泵的极限压力为6×10-2~l×10-2Pa,一种单级泵可达4Pa左右,另一种单级泵为50~200Pa左右。旋片真空泵的应用遍及各个科学领域和各种企业事业单位,可供冶金、化工、轻工、石油、医疗、制药、印染、电器、电真空、半导体、食品、原子能、纺织等科研机关、大专院校、工矿企业作科研和生产与教学之用。并广泛在榨油机上使用。
旋片无油真空泵

(2)水环真空泵
 水环真空泵:是运用装在泵壳内的带有多叶片的偏心转子旋转,把水抛向泵壳形成与泵壳同心的水环,水环与转子叶片形成了容积周期变化从而将气体吸入、压缩并排出。特点是,易维修,压缩气体的温度低,排气温度仅比进气温度高10~15℃,适合抽吸压送易燃易爆的气体。广泛应用于煤矿(抽瓦斯),化工,制药,矿山,造纸,食品,啤酒,建材,塑料,冶金,电器等行业。还可与分离器,换热器,管线,阀门,仪表,电控装置组装在一起共同放在一个底盘上作为成套设备使用。

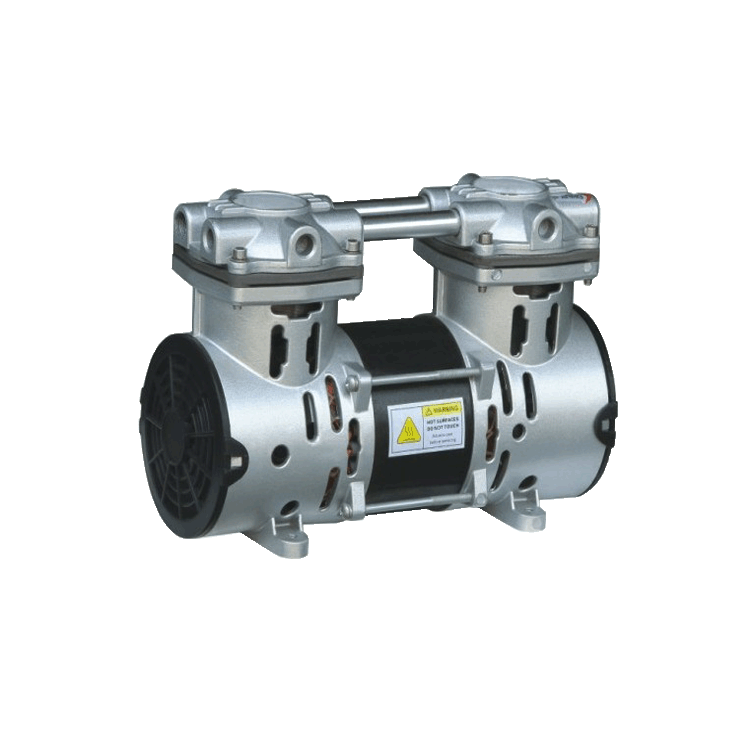

静音真空泵
(3)喷射真空泵
 喷射真空泵是利用文丘里效应的压力降产生的高速射流把气体输送到出口的一种动量传输泵。它分为水喷射真空泵、蒸汽喷射真空泵、汽水串联喷射真空泵、汽水组合喷射真空泵。喷射真空泵以其真空度范围广,可以直接抽吸水蒸汽等可凝性气体和带有颗粒状的介质,结构简单,操作方便,无运转部件维修量小。
(3)水喷射真空泵
  水喷射真空泵:是一种具有抽真空、冷凝、排水等三种有效能的机械装置。 水喷射真空泵它可单独使用,也可用为增压泵、扩散泵、分子泵的前级泵、维持泵、钛泵的预抽泵用。可用于电真空容器制造、真空焊接、印刷、吸塑、制冷设备维修及仪器仪表设备配套和实验室等。广泛适用于电子工业,如电子管。显像管。X光管,以及半导体单晶硅的冶炼提纯,高沸点的油脂蒸馏提纯分离,日光灯,保温瓶高真空排气的仪器包括食品、科研、医疗、 电子、化工、医药、大专院校等部门.水喷射真空泵能更好地耐受很高的温度差变,故该泵比同型泵能受得起高温而且使用寿命也更长。

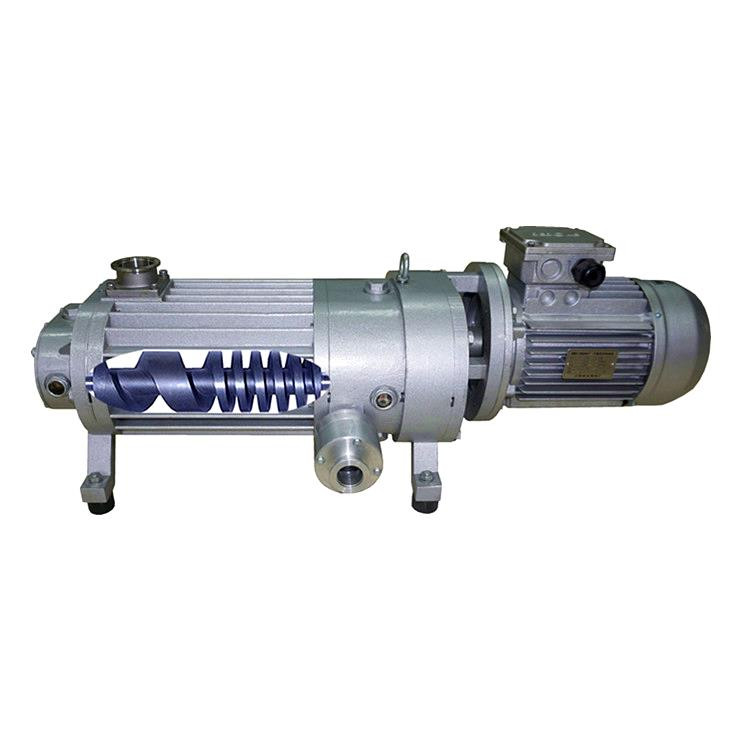

螺杆真空泵
(4)蒸汽喷射水环真空泵
   蒸汽喷射泵部分由五级蒸汽喷射真空泵系统组成, 带有两台中间冷凝器、一台末级冷凝器。 蒸汽喷射水环真空泵工作原理是通过蒸汽通过拉瓦尔喷咀,减压增速(蒸汽的势能转变为动能)以超音速喷入吸入室,与被抽介质混合,进进行能量交换,混合后的气体进入扩压器,减速增压,为了减少后级泵的抽气负荷,配置冷凝器,通过有一定温差的两种介质对流,进行热交换,达到冷凝高温介质目的,排到大气压。具有真空度高,排气量大,可抽吸任何气体,结构简单,操作方便,无运转部件维修量小,安装简单,越来越广泛的应用在化工操作的各工艺中。
  蒸汽喷射泵是以靠从拉瓦尔喷咀中喷出的高速水蒸汽流来携带气的, 故有如下特点:无机械运动部分, 不受摩擦、润滑、振动等条件限制, 因此可制成抽气能力很大的泵。工作可靠, 使用寿命长。结构简单、重量轻, 占地面积小。
二,喷射真空泵的结构与工作原理
 喷射真空泵的内部构件主要有拉瓦尔喷嘴和扩压器组成,单级蒸汽喷射泵的结构,其它各级的结构形式与此基本相同。
 其工作过程可分为三个阶段:绝热膨胀阶段、混合阶段、压缩阶段。
绝热膨胀阶段,工作蒸汽通过缩放喷嘴后,压力能转化为速度能,以极高的速度进入扩压器,同时工作蒸汽的压力在喷嘴出口处下降,形成真空把被抽气体吸入;
混合阶段,被抽气体进入扩压器,在扩压器中,蒸汽与被抽气体发生碰撞、混合,进行能量交换,到扩压器喉部完成混合,两种气体达到同一速度;
 压缩阶段,经过扩压器喉部后,混合气速度降低,压力进一步上升,在扩压器出口达到大气压力或后一级喷射器的入口压力,把被抽气体排出。
三。喷射真空泵安全操作规程
1、操作人员必须熟悉该型号的真空泵的结构性能、工作原理及操作规程。
2、每次开泵之前必须做如下检查:
1)、 电器开关、接地线是否完好可靠;
2)、 真空表是否灵敏可靠,连接捕集器、中和桶吸收液位是否正常、有效;
3)、 各部位的润滑油是否充足,地脚螺栓、皮带罩是否牢固;
4)、 冷却水的进出水阀门是否开启,水量是否适宜;
5)、 真空管路的阀门开或闭是否正确;
6)、 人工盘车2—3转,检查转动部件是否正常。
3、真空泵运转过程中,操作人员应经常查看电流读数是否正常,倾听声音是否正常,如发现异常应立即进行检查、检修。
4、 真空泵每年至少进行一次全面检修,真空表每半年应校验一次。润滑油应保持适量,停泵后再关闭冷却水。
    好了,本期变容积式真空泵与喷射真空泵的区别知识就介绍到此,如您需要了解更的真空技术,敬请关注我们下期精彩分享。
