- 产品分类：台冠旋片油封式真空泵

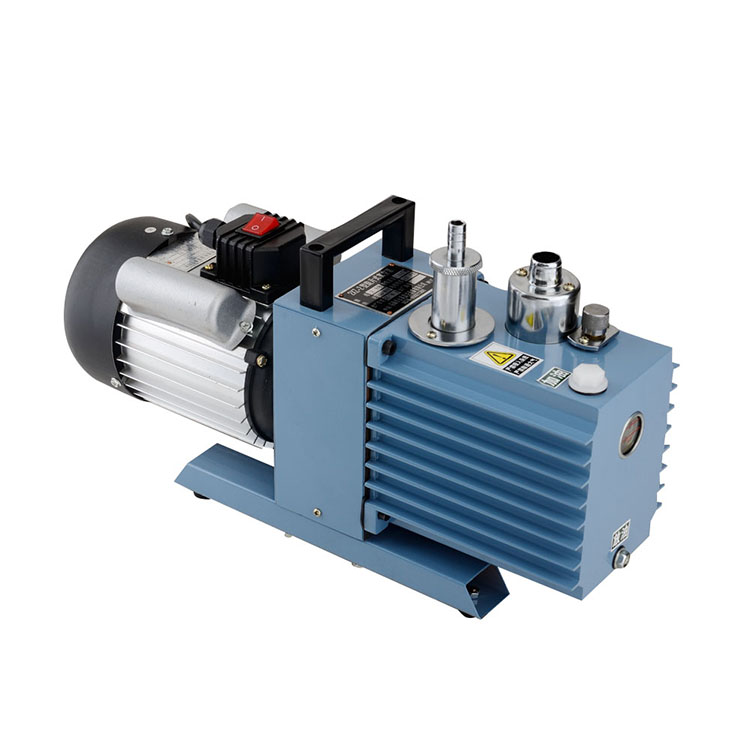

- 名称：ML-2XZ直联旋片式真空泵
- 型号：
- 产品特性：1：超低真空 2：超低静音 3：体积轻巧 4：外观优美 5：结构简单 6：维护容易 7：完全无油 8：更易保养
外形尺寸安装图（矩形管）
外形尺寸安装图（底板型）
ML-2XZ型旋片式真空泵系双级高速直联旋片式真空泵，本泵是用来对密封容器抽除气体而获得真空的基本设备，它可单独使用，亦可作为各类高真空系统的前级泵和预抽泵。
该系列泵具有低噪声、停泵不返油、启动容易等优点，泵上装有气镇阀，可抽除少量的可凝性蒸汽。本泵不能抽除含氧过高的，腐蚀性的，有爆炸性的或有毒的（防爆2XZF系列除外），以及含有颗粒尘埃的气体，也不能作压缩泵、输气泵使用。
本系列泵适用于工业部门、科研和高等院校使用，是各种真空作业系统不可缺少的基本设备。防爆系列适合实验室、化工厂、油库等各种易燃易爆等特殊场合。
该泵是一种容积泵，它借助于旋片在泵腔中连续运转，使泵腔被旋片分成两个不同区域的容积周期地扩大与缩小，使将气体吸进、压缩与排出，达到容器被抽真空。
本泵是由两个工作室前后串联同向等速旋转，被抽气体由前级泵泵腔抽入，经过压缩被排出或排入后级泵腔，再经过压缩，排出泵腔，通过减雾器(排气筒)排出泵外。
1进气管 2.滤网 3.挡油板 4.进气管O型圈 5.旋片弹簧 6.旋片 7.转子 8.定子 9.油箱10.真空泵油 11.排气阀片 12.放油螺塞 13.油标 14.加油螺塞 15.气镇阀 16.减雾器 17.排气口 18.手柄 19.联轴器 20.电机
对泵腔润滑的供油方式有自吸式进油图(二)和油泵强制式进油(在2XZ-B型详细介绍)两种。前者为传统结构，泵在100Kpa-6Kpa的进气中压力下的连续运转时间不得超过3分钟的限制。后者结构为专利产品，该种泵在进气口压力100Kpa-6Kpa时可连续运转。泵的排气口有油雾排出，如条件允许，请用户在排气管口接上真空胶管把雾气引向室外。自吸式进油结构如下所示。
21.低级泵盖 22.止回阀杆座 23.叶轮 24.进油嘴压板 25.进油嘴 26.止回阀头 27.止回阀杆
|
故障现象 |
产 生 原 因 |
消 除 方 法 |
|
真空度 不 佳 |
1.油量不够，油已污染 |
增加新油或更换油 |
|
2.进气口,气镇阀密封圈损坏或外管道连接漏气 |
调换O型密封圈，排除漏气部位 |
|
|
3.排气阀损坏或跳出型腔 |
调换排气阀片，将阀片放回原位 |
|
|
4.油路阻塞 |
油脏应换油，止回阀弹簧开启失灵调换，泵滤油网、进油器孔堵塞,予以排除 |
|
|
5.泵油温升过高 |
检查油路有否阻塞，改善通风，降低被抽气体温度 |
|
|
6.旋片磨损，旋片弹簧断裂 |
进行大修，调换零件 |
|
|
运行故障 |
1.油路阻塞，泵腔内无泵油干磨 |
检查进油系统，油脏应换油，严禁敞大气使用 |
|
2.泵腔内有异物杂质，化学物质及溶液吸入 |
拆开泵大修，清洗，并装上滤气网,建议配置如图(三) |
|
|
3.接线错误，缺相或地线有误 |
检查、纠正 |
|
|
漏 油 |
1.油箱垫，放油塞密封不严 |
拧紧密封螺钉或更换垫片 |
|
2.油标漏油 |
更换油标，拧紧螺钉或更换垫片 |
|
|
3.泵轴骨架油封磨损 |
更换油封 |
|
|
噪音增加 |
1.电机内风叶碰到罩壳 |
修正风扇，罩壳位置 |
|
2.油路阻塞，泵腔内无泵油干磨 |
检查止回阀开启高度，滤网，进油器油孔有否阻塞，油过脏,应换油,检查管路不能漏气 |
|
|
3.泵座联轴器松动 |
调整紧固联轴器锁紧螺钉 |
|
|
4.电机故障 |
更换电机或保养修理 |
|
|
5.旋片弹簧折断 |
拆开泵腔，调换旋片弹簧 |
|
|
6.泵腔内有异物 |
拆开泵大修 |
|
|
7.各部件紧固螺钉松动 |
检查各部件，紧固螺钉 |
|
|
返 油 |
1.止回阀与进油嘴孔位不正 |
调节止回阀头与进油嘴位置，使止回阀与进油嘴严密密封,或在进气管口装接电磁阀 |
|
2.排气阀孔有杂质、排气阀位置不正 |
清除杂质，将阀片放回原位 |
|
|
喷 油 |
1.泵内存油量过多，油位过高 |
放出多余油量，使油位至油标的2/3 |
|
2.减雾器中有泵油或杂物 |
检查并予以清除 |
|
|
3.敞通大气使用 |
严禁敞大气使用 |
|
|
发热、冒烟 |
1.减雾器冒烟，泵体、电机发热 |
检查泵进气口外接管道，交接头及外接容器不能有漏气现象、要密封、不能敞通大气工作,检查油路有否阻塞 |
|
2.油路阻塞，泵腔内无泵油干磨 |
1、开箱，检查泵在运输中是否损坏，是否符合出厂要求。
2、先拧开加油螺塞，从加油孔中加油至油标2/3(因出厂运输关系，真空泵腔内无泵油灌入)，后从进气管孔内加入少许泵油(可能出厂时间太长引起泵腔内干燥)为加强泵腔内润滑。油位过低对排气阀不能起封闭作用，影响真空度，过高可能会引起喷油。泵油采用石化行业矿物油型真空泵油标准号为SH0528牌号，配用HFV-M100，HFV-M200，HFV-A100，SV-68等。
3、按规定接上三相电源线，三相电机要注意电机旋转方向与泵支架上的箭头方向一致，单相电机直接插上电源插座即可，试运转一下，再开始正常工作。
4、泵进气管的连接方式有KF接口、直管、法兰接口，常规出厂所配套是直管接口，常规出厂所配套是直管接口，与泵进气管口的连接管道不宜过长，千万注意要检查真空泵外连接管道、接头及容器绝对不能漏气，要密封。否则会影响极限真空及真空泵使用寿命。
5、泵的工作环境：温度5℃～40℃范围内,相对湿度不大于85%，进气口压力1.3×103 帕的条件下工作。对抽速在0.5升/秒以上真空泵，均装有气镇阀。如相对湿度较高，可打开气镇阀净化，可抽除少量水蒸气而不会污染泵油，延长泵油使用时间，净化完毕后及时关死。从而提高泵的使用性能。
6、自吸进油式真空泵，在进气口压力为100Kpa～6Kpa时运转,不得超过3分钟。
7、此泵必须安装在清洁，通风、干燥的场所。
8、下列情况之一不能使用:
(1)不能抽吸含有颗粒,尘埃的气体或胶状、水状、液体及腐蚀性的物质。
(2)不能抽吸含爆炸性气体或含氧过高的气体。这种环境应选用我公司生产的防爆真空泵比较合适。
(3)不能系统漏气及真空泵匹配的容器过大，在长期抽气下工作。
(4)不能作为输气泵，压缩泵等使用。
9、泵内设有双重的防返油装置，永不返油。
10、此泵是高精度产品，也不是耐腐蚀真空泵，建议配置过滤器使用。
1真空泵 2真空连接管 3过滤器 4抽真空容器 5放水螺塞
6滤网 7真空表 8三通 注：h=3/5L
1、保持泵的清洁，防止杂质吸入泵腔内。建议配置过滤器，但过滤器的上接口与下接口间距为整个过滤器高度的3/5左右。当水溶液太多时可通过放水螺塞放掉，然后及时拧紧。该过滤器起缓冲、冷却、过滤等作用。
2、保持油位。不同种类或牌号&a
