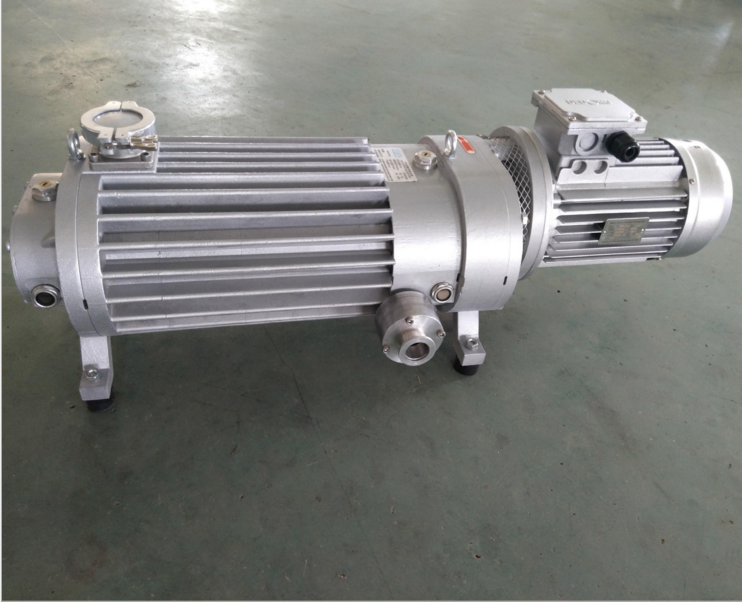

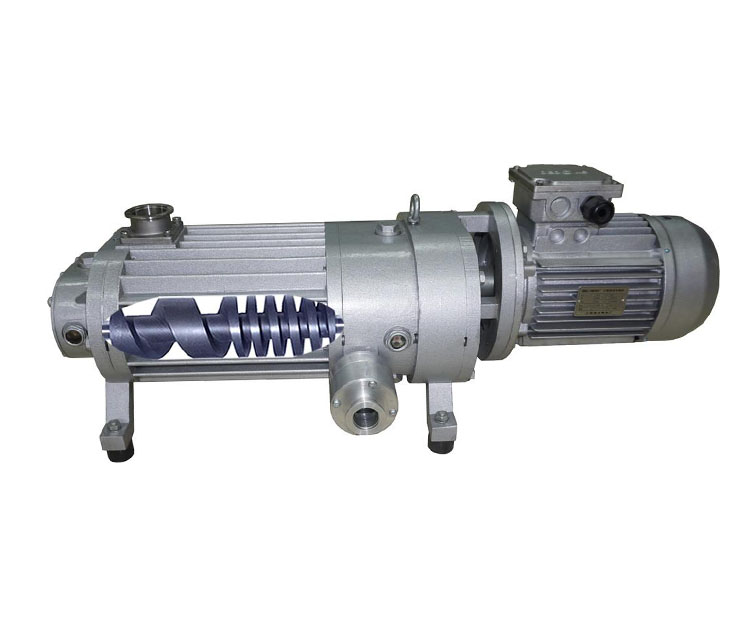

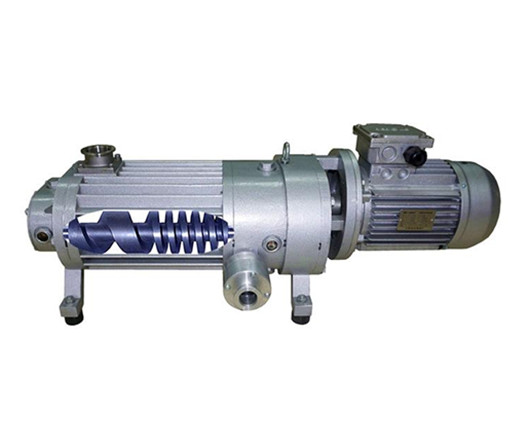

- 产品分类：小型螺杆真空泵
- 名称：小型螺杆真空泵
- 型号：TGB020/050/080
- 产品特性：采用风冷结构，使用更方便、简单。 节约人力,维护周期长达数千至上万小时,高可靠性低故障
|
Model |
Unit |
TGB020 |
TGB050 |
TGB080 |
|
抽气速率 |
m3/h |
20 |
50 |
80 |
|
极限真空 |
Pa |
3 (50) |
3 (50) |
3 (50) |
|
配载电动机 |
kW |
0.75 |
1.5 |
2.2 |
|
转速 |
rpm |
2,900 |
2,900 |
2,900 |
|
连接口 |
||||
|
进气口连接 |
mm |
KF25 |
KF40 |
KF40 |
|
排气口连接 |
mm |
KF25 |
KF25 |
KF25 |
|
冷却 |
风冷 |
|||
|
润滑 |
全合成齿轮油100# |
|||
|
密封类型 |
||||
|
进气端(HV) |
双唇特富龙密封/双唇橡胶密封 |
|||
|
排气端(LV) |
双唇特富龙密封/双唇形密封/机械密封 |
|||
|
噪音 |
dB |
69 |
70 |
71 |
|
重量 |
kg |
36 |
53 |
62 |

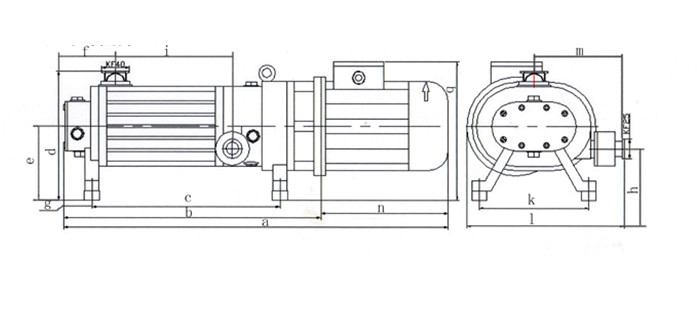

注：q为电机高度尺寸，具体尺寸按实际电机来算
a 前面为普通电机尺寸图，后面有防爆电机尺寸 电压380V/220V
a
b
c
d
e
f
g
h
i
k
l
m
TGB020
670/720
440
315
215
125
100
50
100
290
190
270
167
TGB050
780/820
516
378
261
125
100
50
125
335
220
310
185
TGB080
860/910
571
433
261
150
110
60
125
390
220
310
185

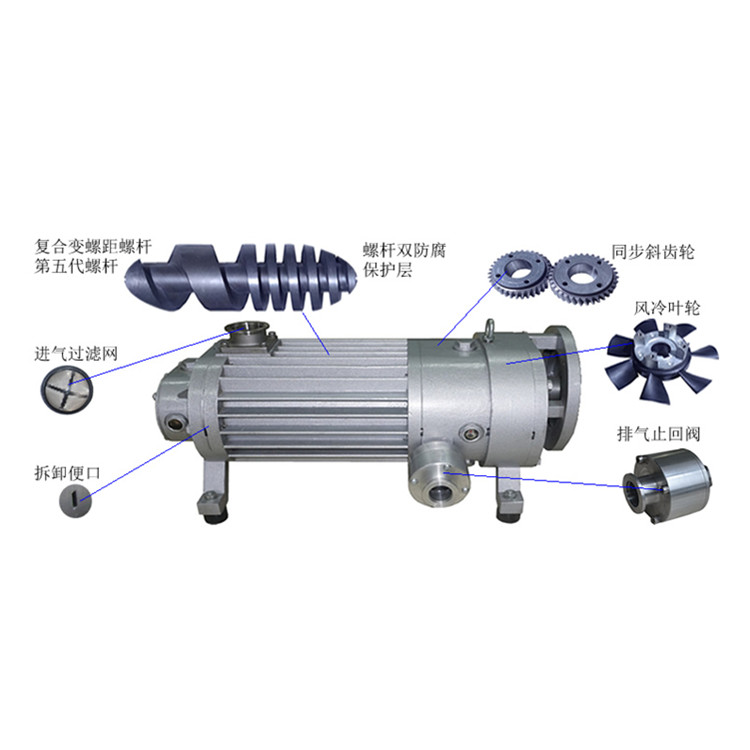

性能特点：

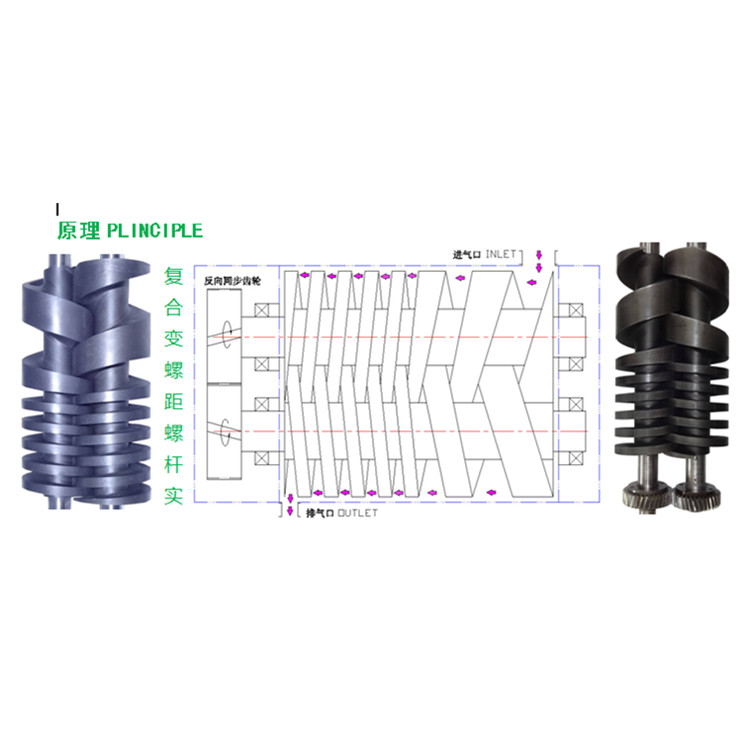

1.先进的技术，采用先进的第五代复合变螺距螺杆技术。
2.环保-无油无水无污染,可获得清洁真空。
3.被抽物料可回收利用，特别适用于油气回收、溶媒回收、特气回收等行业节能，采用变螺距节能技术，可减少30%的能耗。
4.耐化学腐蚀，具有多层抗腐蚀保护层，可适应较恶劣工况风冷，采用风冷结构，使用更方便、简单。
5.节约人力,维护周期长达数千至上万小时,高可靠性低故障。
6.清洗方便，泵腔内若有污物，可打开进排气口，开启泵后倒入清洗剂即可清洗，结构简单，维护、保养方便，耗材少。
7.极限真空高，可达3Pa及更高，工作区域宽,从极限真空到大气压可连续运行，易损件润油20000/H更换一次。
8.可靠的密封结构，采用唇形密封、机械密封和气体密封结构，排气通畅，具有良好的液体处理能力。
9.重量轻，采用新型轻型材料，重量较轻（女士可抬动）。
10.温度低，采用新型材料及新型结构，散热更，噪音低，采用高精度加工零件，泵腔内无摩擦，噪音较低。
制药工艺、化学工艺、溶媒回收、特气回收、油气回收、薄膜制备、生化检测分析、半导体、微电子、太阳能 、材料处理等相关设备及工艺流程。
复合变螺距技术/环保/无油/无水/清洁真空/溶媒回收/特气回收/耐腐蚀/节能省人力/高真空/易清洗/低故障
2.进气过滤消音器的清洗，过滤消声器过滤棉的清洗很重要，它直接影响真空泵的流量和寿命，每月至少清洗一次，请将
消声器拧下，拆开消声器端盖，取出过滤棉，用清水冲洗干净，凉干，再安装好使用。如果不能清洗干净，请更换过滤棉。
3.使用时请将底座和减震脚固定螺栓拧紧，尽量放在通风洁净的地方。
4.真空泵工作时，严禁触及机上任何元件。
5.本产品为无油真空泵，严禁加油润滑。
6.产品长期不使用时，请将其清理干净，放在通风干燥的地方。
1.正确选择跟产品铭牌上相符合的电源与电容器，电源电压超出使用范围或电压波动大时，请加稳压装置后再使用。
2.本产品使用环境温度-10至+40℃海拔不高于1500m，超过1500m使用高原型真空泵。使用时，尽量放置于通风清洁场所。
3.选用合适的进气过滤消声器，并定期清洗或更换。
4.该产品使用的介质为空气，如需用于其它的介质，请咨询本公司400-833-1195
5.当延长电源线时，应考虑电压降。
1：可提供样品试用，7天内更换服务，全国服务
2：技术团队24小时待命，提供技术解决服务
3：可根据您的需求，为您量身定制不同产品
4：仓储式经营，大量现货
5：产品质量保修一年，终身维护！
产品包装：
木箱或厚纸箱加泡沫保证产品安全。
货运物流：
我们合作物流（德邦）、（顺丰）运输快捷全国2-3天送达
